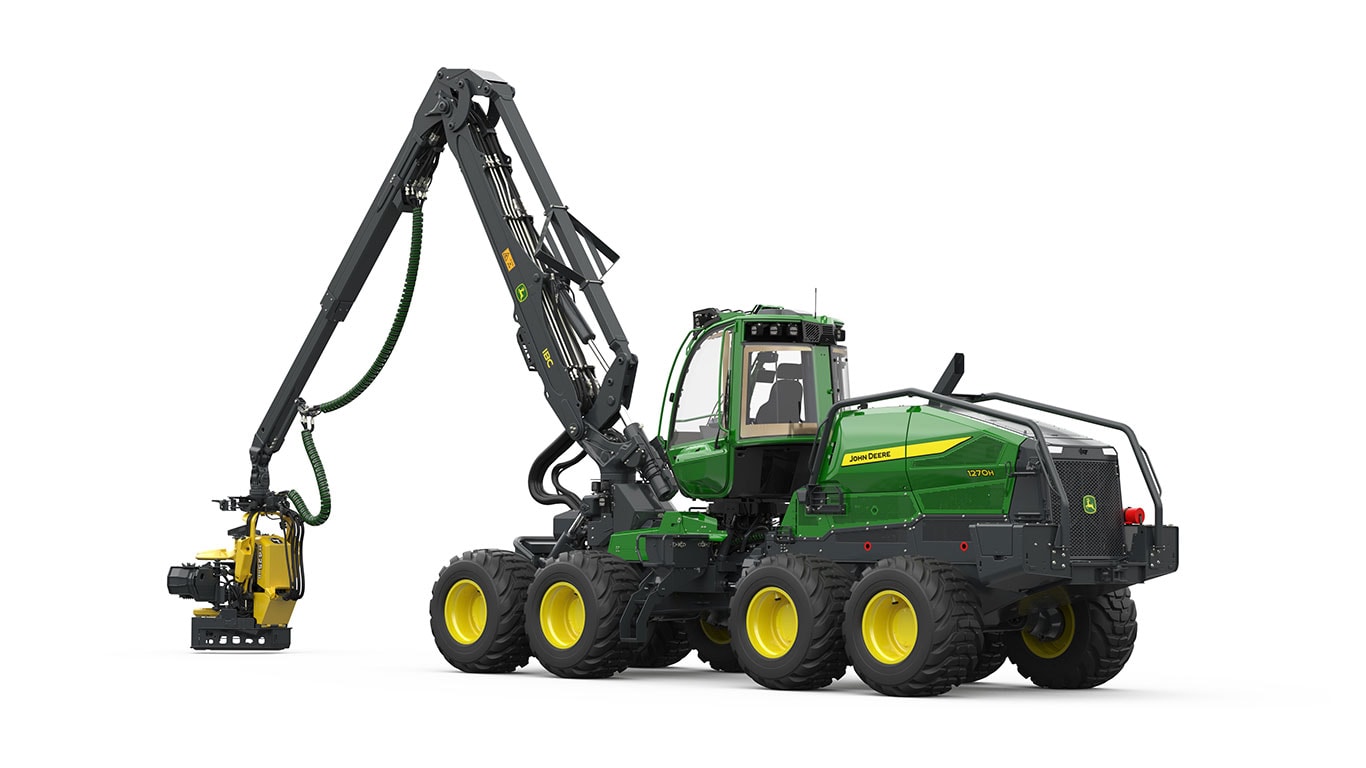

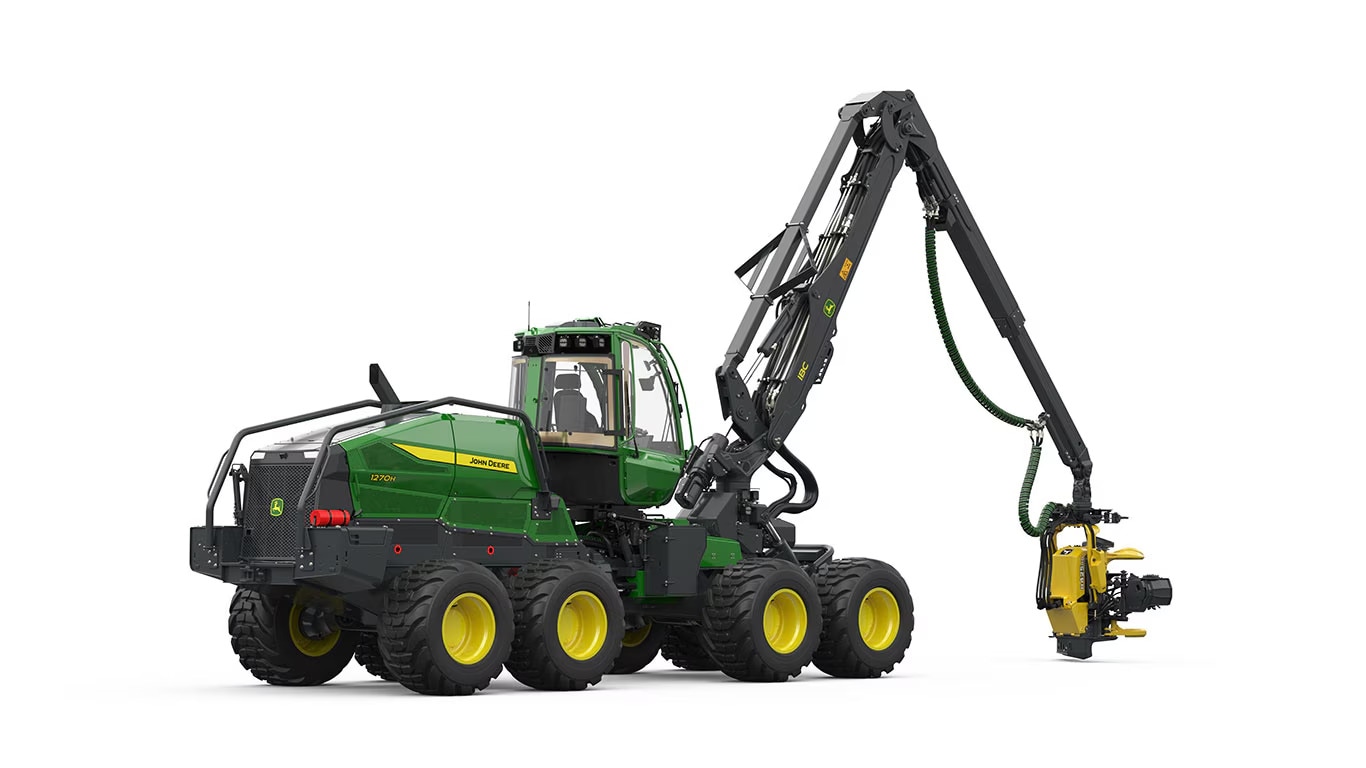

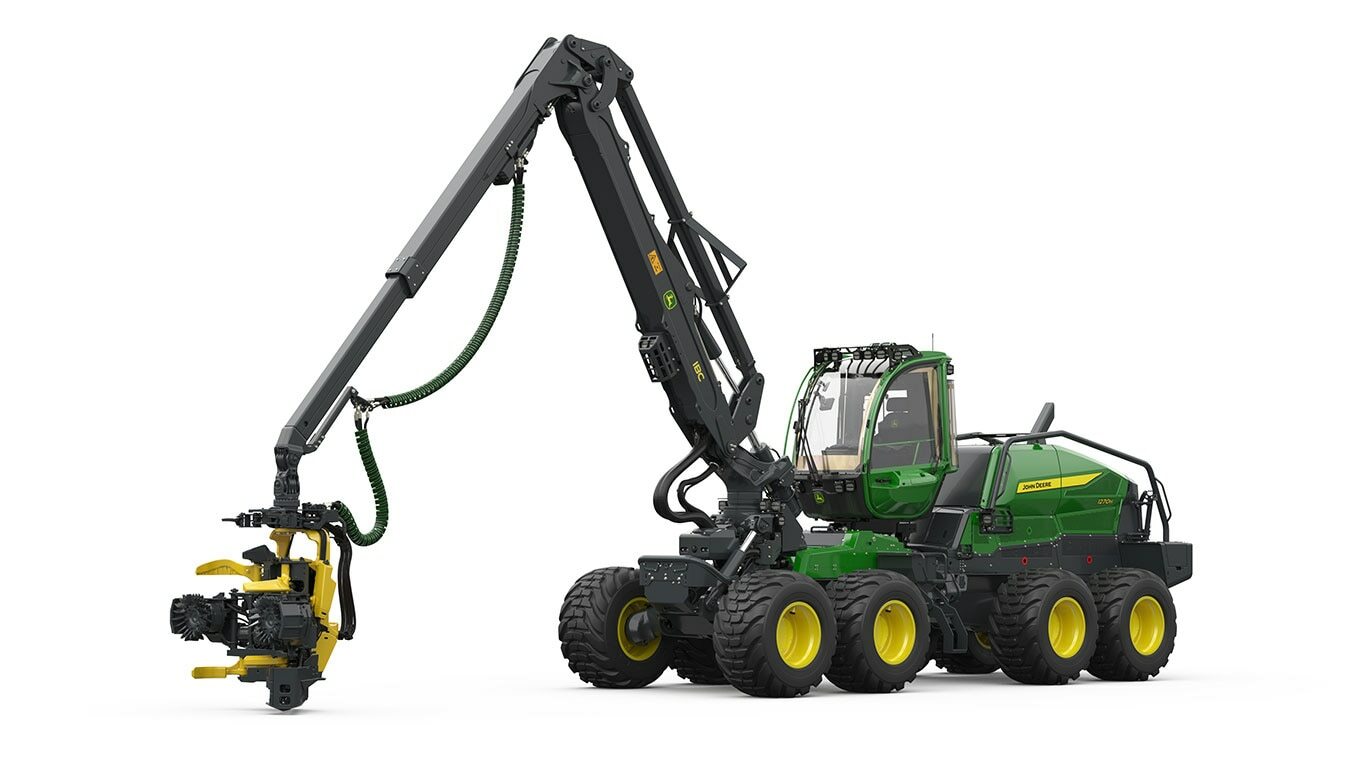

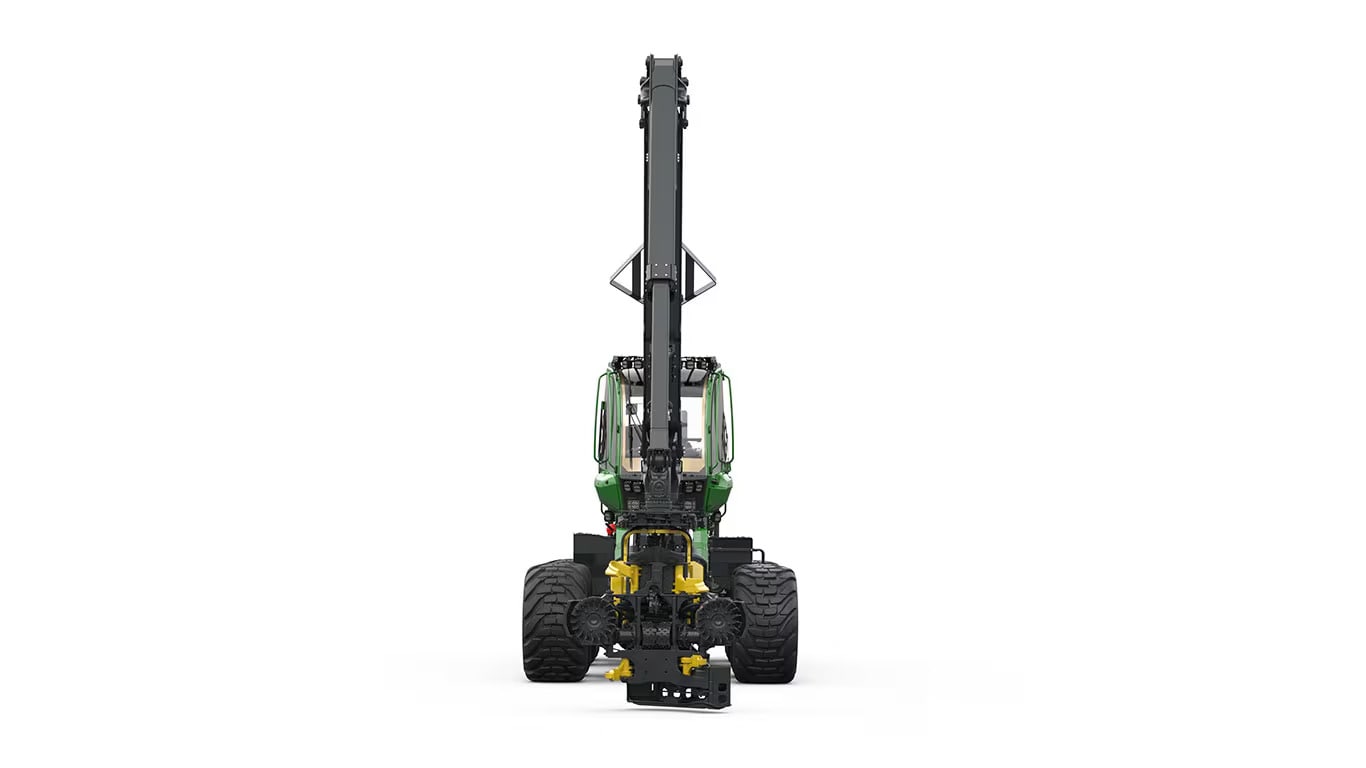

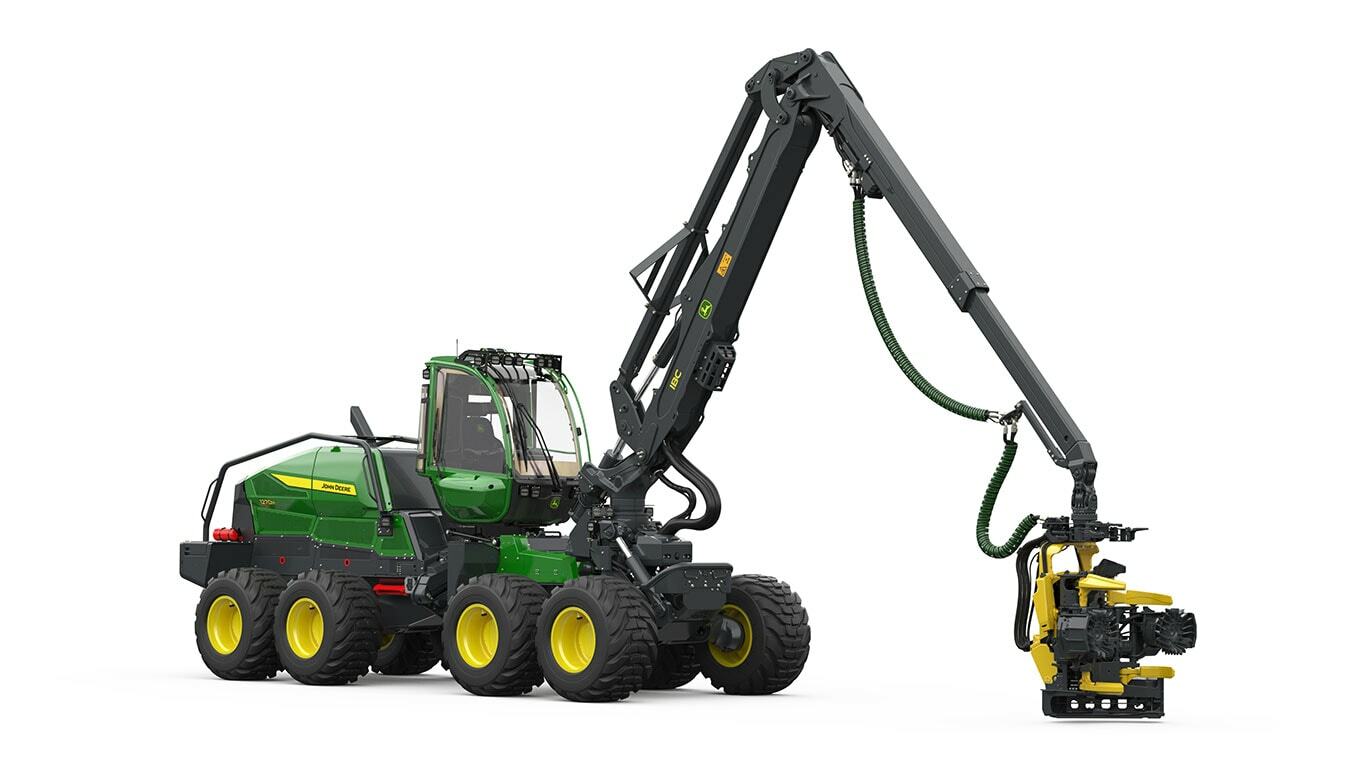

1270H

Funkcijos

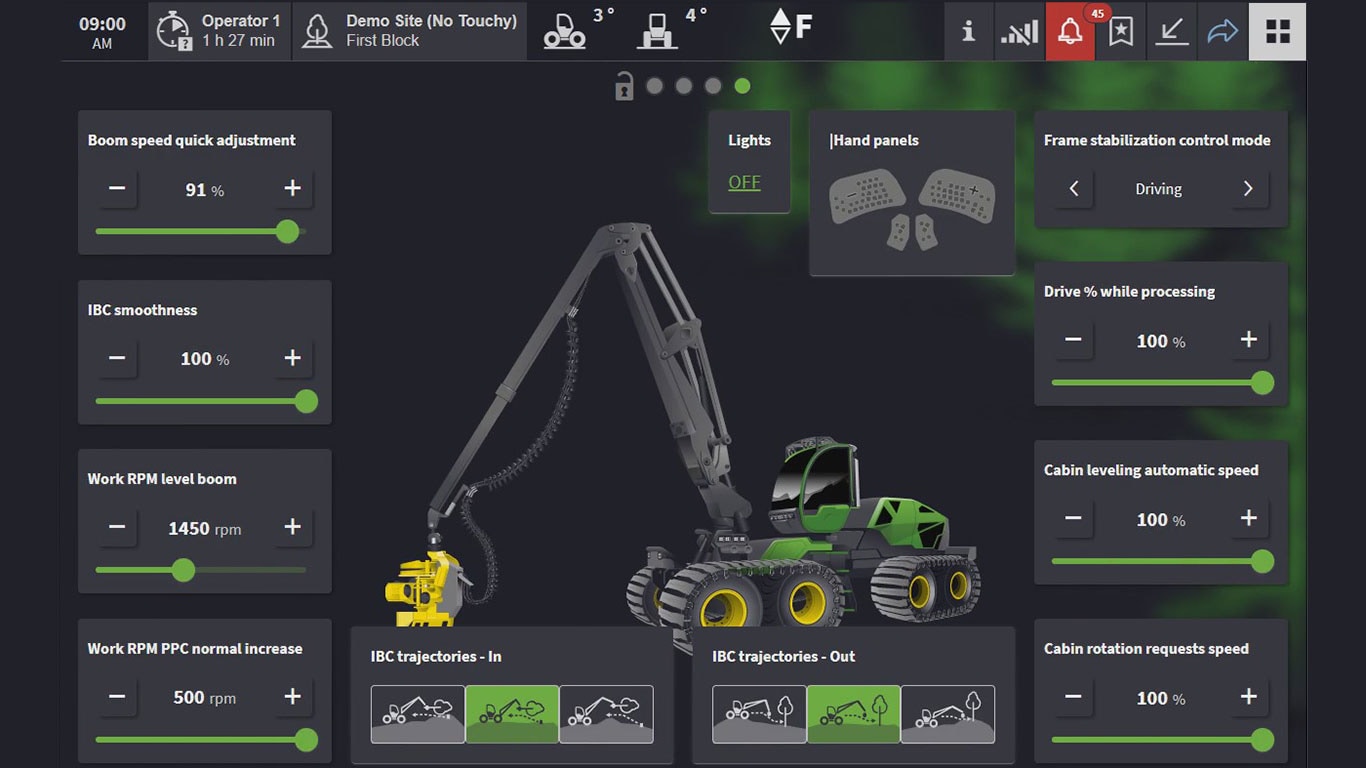

“TimberMatic H” valdymo sistema

“TimberMatic H” valdymo sistema su integruotais “TimberMatic” žemėlapiais padeda operatoriui pasiekti puikų našumą ir produktyvumą.

“TimberMatic H” automatizavimo sistema su programuojamais mygtukiniais valdikliais užtikrina paprastą naudojimą ir geresnę ergonomiką. Sąsaja paprasta, o H automatizavimo sistema sukuria nuoseklią naudotojo patirtį visose šios serijos miškininkystės mašinose. Vizualizacijoje yra naktinio ir dieninio vaizdo parinktys. Ekrane rodoma tik su esama situacija susijusi informacija.

Svetainę paleisti paprasta naudojant “TimberManager”.
Duomenų srautas tarp mašinos ir “TimberManager”: StanForD failai, ataskaitos, darbo laikas ir kt.
Dienos šviesos ir silpno apšvietimo režimas.
Medžių rūšys ir medienos sortimentai vizualizuojami skirtingomis spalvomis.
Galimybė gauti konkretaus operatoriaus, darbo vietos ir mašinos informaciją (pvz., našumo ir efektyvumo rodiklius).

TimberMatic žemėlapiai

“TimberMatic” žemėlapiai užregistruoja medkirtės maršrutą ir medienos sortimentus, nurodydama tikslią kiekvieno rąsto buvimo vietą. Toje pačioje vietoje dirbantys medvežių operatoriai mato tikslią situaciją realiuoju laiku, o medkirtės operatorius mato medvežių buvimo vietą. Operatoriai žemėlapyje gali pažymėti sunkiai įveikiamas arba vengtinas vietas, taip pat bet kokias kitas pastabas apie vietovę. Pagerėja operatorių bendravimas, nes duomenys saugomi sistemoje ir nepriklauso nuo žmogaus atminties. Duomenys mašinose atnaujinami naudojant debesijos paslaugą.

“TimberMatic” žemėlapiuose realiuoju laiku rodoma rąstų padėtis ir vieta bei darbo eiga darbo vietoje. Žemėlapiuose rodomas medienos asortimentas, kurį reikia pakrauti, jo vieta ir tūris. Transportuojant rąstus, eiga automatiškai atnaujinama žemėlapyje, o pakrauta mediena žemėlapyje neberodoma. Gamybos rodinyje rodoma, kokią užbaigtos gamybos dalį procentais sudaro palikta pūti, celiuliozei ar lentpjūvėms skirta mediena.

„TimberMatic“ žemėlapiai – standartinė funkcija visose naujose JOHN DEERE miško mašinose.

Išsamiau

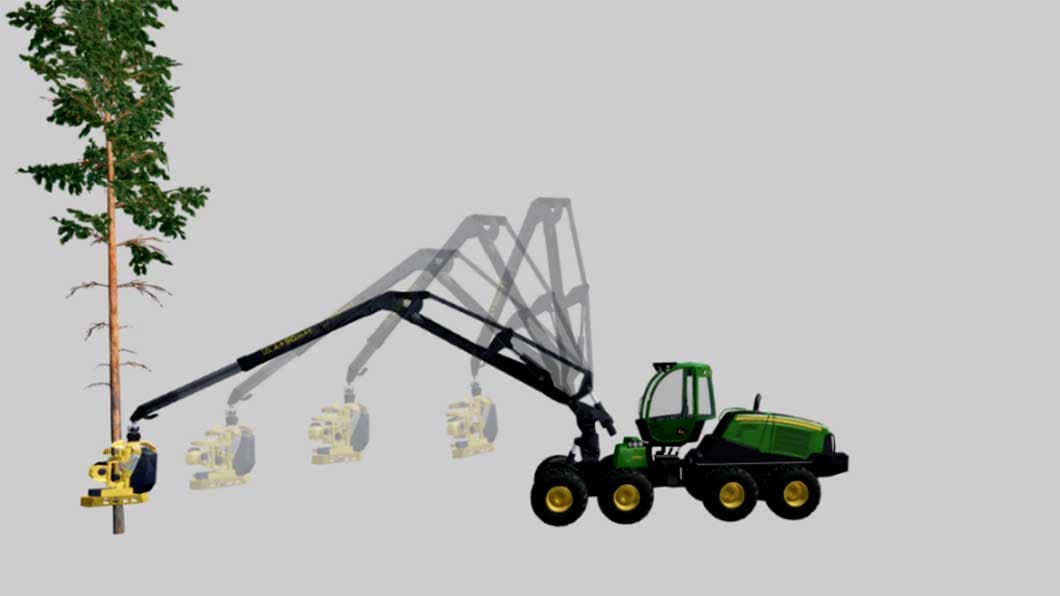

Išmanioji strėlės valdymo sistema (IBC)

Išmanioji strėlės valdymo sistema (IBC) – standartinė funkcija visose H serijos medkirtėse.

Medkirtės IBC sistema tiksliai pritaikyta darbo ciklams; strėlės trajektorija ir veikimas keičiasi priklausomai, pavyzdžiui, nuo to, ar kirtimo galva yra tuščia, ar ji laiko medį.

IBC pagerina darbo ergonomiką ir padeda operatoriui tinkamai naudoti strėlės pailginimą. Strėlės valdymas tampa švelnesnis ir sklandesnis, todėl sumažėja visos strėlės patiriamas krūvis.

Strėlės galas automatiškai seka norima trajektorija. Pasirinkus įkalnės režimą trajektorija tampa tinkama dirbti šlaituose.

Medkirtės kirtimo galva pakeliama į optimalų pjovimo aukštį. Sistema išmaniai reguliuoja strėlės ištraukimą skirtingais darbo etapais ir sumažina strėlei tenkantį krūvį.

Dėl išmaniojo strėlės pasukimo valdymo pagerėjo judėjimo kontrolė – taip pat ir dirbant didesniu atstumu. Strėlę lengva naudoti ir ją tiksliai valdyti.

IBC 3.0 galima naudoti 1270H medkirtėse.

Išsamiau

Rėmo užraktas

Cilindru valdomas rėmo užraktas leidžia mūsų mašinoms tvirtai stovėti bet kokioje vietovėje ir užtikrina puikų stabilumą dirbant su strėle šonuose, taip operatoriui užtikrinama didelė darbo zona. Patikimas ir stabilus darbas naudojant cilindru valdomą tvirtą rėmo užraktą, maksimalus stabilumas – naudojant pasirenkamą aktyvų rėmo užraktą.

Išmanusis kabinos raktas

Išmanusis kabinos raktas – tai asmeninis nuotolinis raktas, kuriuo atrakinamos mašinos durys, įjungiamas kompiuteris bei “TimberMatic” valdymo sistema su operatoriaus nustatymais. Jis taip pat gali būti pritaikytas prižiūrinčiam personalui ar vilkiko vairuotojams, jame yra imobilizatorius.

Operatoriui atidarius durų užraktą nuotoliniu būdu: mašina įjungiama, paleidžiamas kompiuteris ir automatiškai įsijungia perimetrinis apšvietimas. Operatorius tiesiog užveda variklį ir mašina paruošta darbui.

Sukiojamoji ir išlyginamoji kabina

H serijos 1270H ir 1470H medkirtėse standartiškai yra 220 laipsnių kampu pasukama ir išlyginama kabina. Operatoriaus darbą palengvina programuojami mygtukiniai valdikliai.

Išlyginama ir pasukama kabina padeda operatoriui išlaikyti tinkamą darbo pozą, kad būtų išvengta nugaros ir pečių srities apkrovos. Operatorius gali sėdėti tiesiai netgi dirbdamas ant nelygaus paviršiaus, o kabiną galima pasukti visomis kryptimis, kad ji būtų nukreipta į darbo vietą.

H serijos modelių dizainą sukūrė „BMW Design Works“. Variklis pasuktas 180 laipsnių kampu, hidraulinės alyvos ir degalų bakai bei siurbliai įrengti priešais variklį, o ventiliatorius – mašinos gale. Todėl kabina tapo labai tyli.

Mašinos galinė ir priekinė kameros užtikrina gerą darbo vietos matomumą. Priekinė kamera su žibintais užtikrina geresnį medkirtės priekio matomumą atliekant retinimo darbus.

H7 strėlė

H7 medkirtės strėlė pasižymi puikiomis eksploatacinėmis savybėmis, tokiomis kaip kėlimo ir posūkio jėgos bei judėjimo diapazonas. Sutvirtinti sukamieji ir šarnyriniai dantys yra standartiniai ir užtikrina didesnį patvarumą bei pailgina naudojimo laiką.

H7 užtikrina puikų produktyvumą ir maksimalų kėlimo našumą. Automatinis tepimas, naudojant centrinę tepimo sistemą, palengvina priežiūrą

Kėlimo momentas – 217 kNm
Posūkio jėga – 55 kNm
Pasvirimo kampai atgal/pirmyn – 28°/20°

Apdorojimo galios valdymas (PPC)

1270H ir 1470H medkirčių apdorojimo galios valdymo sistemoje (PPC) galima rinktis iš trijų skirtingų galios lygių, todėl tinkamiausią lygį galima pasirinkti pagal kertamų medžių dydį. PPC sistema numato variklio apkrovą ir reaguoja į situaciją tinkamai padidindama galią. Apdorojimo galios valdymo sistema pagerina ekonomišką medkirtės degalų naudojimą.

Hidraulinė sistema

Hidraulinėje sistemoje yra du darbiniai siurbliai ir pavaros siurblys, užtikrinantys puikią hidraulinę galią visoms medkirtės funkcijoms. Tai užtikrina subalansuotą degalų taupymą, optimizuojant našumą ir sumažinant degalų sąnaudas.

FT4 variklis

1270H ir 1470H medkirčių JOHN DEERE 6090 PowerTech variklio galia yra 220 kW, o sukimo momentas – 1450 Nm.

JOHN DEERE variklis turi įspūdingai didelį sukimo momentą ir galią plačiame sūkių diapazone. Variklio sūkiai išlieka stabilūs net stipriai ir greitai pakitus apkrovai. Variklis efektyviai naudoja degalus ir gali veikti naudodamas vien tik biodyzeliną.

Išmetamųjų dujų valymo sistema yra apsaugota ją patalpinus mašinos konstrukcijos viduje ir nekeičiant variklio dangčio matmenų ar darbo zonos matomumo.

Išplėsti Sutraukti

Techniniai duomenys

Išplėsti Sutraukti

Variklis	John Deere 6090, 9,0 l Didžiausia galia - 220 kW esant 2000 sūk./min. Sukimo momentas - 1445 Nm esant 1300–1400 sūk./min.
Pildymo tūris	Degalų bako talpa - 467 l Vandens karbamido tirpalo bako talpa (bruto) - 25 l
Padangos	6W Priekinės - 600 arba 710 * 26,5 col. Galinės - 650 arba 750 * 34 col. 8W Priekinės - 600 arba 710 * 26,5 col. Galinės - 600 arba 710 * 26.5 col.
Sija	John Deere H7 Didžiausias kėlimo sukimo momentas - 217 kNm Pasisukimo momentas - 55 kNm Pasisukimo kampas - 220 ° Maks. siekis m su auk. pj.: 8,6 / 10 / 11,7 m Pavertimo kampas, priekinis / galinis - 28 / 20 °
Hidraulinė sistema	Alyvos srautas esant 1700: 669 l/min. Darbinis slėgis - 28/35 Mpa Hidraulinės alyvos bakas - 302 l Traukos jėga 6W - 190 kN 8W - 220 kN
Kabina	Sukiojamoji ir išlyginamoji kabina
Valdymo sistema	Timbermatic H
Mašinų pjaunamosios	H424, H425, H425HD, H216 arba H225E
Matmenys	Ilgis 6W - 7,90 m 8W - 8.10 m Ratų bazė 6W - 4.25 m 8W - 4,45 m Min. plotis: 2,75 m Išorinis apsisukimo spindulys 6W - 6,85 m 8W - 7,10 m Transportavimo aukštis - 3,90 m Transportavimo ilgis 6W - 11,90 m 8W - 12,20 m Prošvaisa, vidurinė jungtis - 0,70 m Svoris, t (mašinos pjaunamoji) 6W - 22,2 t (H424) 8W - 24,2 t (H424)
Kita	Posūkio kampas - ±44 ° Akumuliatoriai AG - 2 x 174 AG
