Techninės specifikacijos 1170G

Dyzelinis variklis: John Deere 6068, 6,8 l

Didžiausia galia 155 kW
Sukimo momentas 978 Nm
Degalų bako talpa 300 l
Vandens karbamido tirpalo bako talpa 24 l

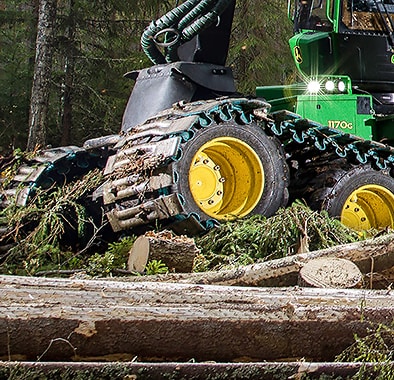

Padangos

Priekinės 24,5 arba 26,5 col.
Galinės 34 col.

Priekinės ir galinės 24,5 col.

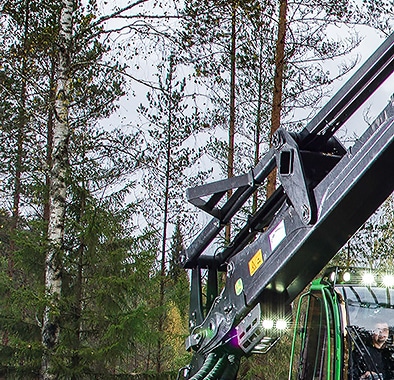

John Deere CH6 strėlė

Didžiausias kėlimo sukimo momentas 165 kNm
Ilgis 10 arba 11,3 m

Matmenys

Ilgis 7,24 m
Transportavimo ilgis 11,9 m
Plotis 2720 mm (650 serijos padangos)
Mažiausias svoris 17 800 kg

Ilgis 7,45 m
Transportavimo ilgis 12,2 m
Plotis 2720 mm (650 serijos padangos)
Mažiausias svoris 19 800 kg

Traukos galia 8 W: 160 kN ir 6 W: 150 kN

Hidraulinio siurblio talpa 190 cm³

Sukiojama ir išlyginama arba stacionari kabina

Valdymo sistema TimberMatic

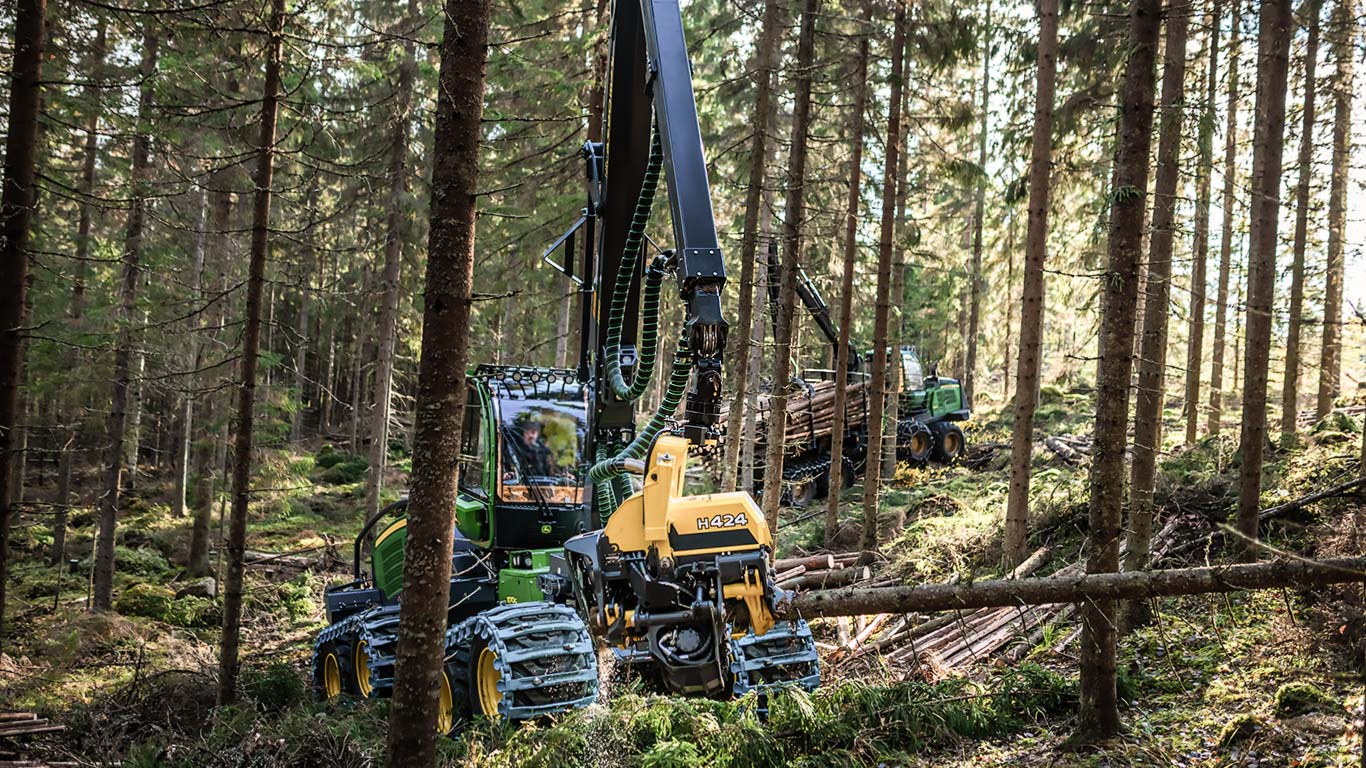

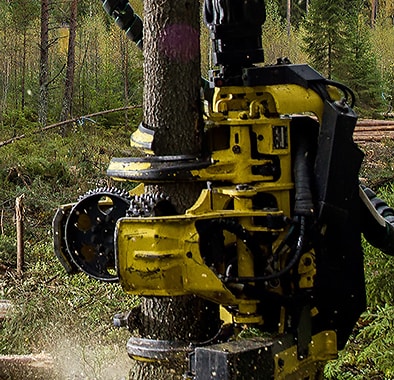

Kirtimo galvos H423, H424, H212

Rodyti daugiau Rodyti mažiau

Funkcijos

Išplėsti Žlugimo

TimberMatic žemėlapiai

TimberMatic žemėlapiai užregistruoja mašinos maršrutą ir nukirstus medžius bei tiksliai nurodo kiekvieno rąsto vietą. Toje pačioje vietoje dirbantys medvežiai mato tikslius tikrojo laiko duomenis, o mašinos operatorius mato medvežių vietą. Operatoriai gali žemėlapyje pažymėti vengtinas arba sudėtingas vietas, pateikti kitokių pastabų apie paviršių. Sistemoje išsaugant duomenis pagerės operatorių bendravimas, kuris priklausys ne vien nuo asmens atminties. Duomenys mašinose atnaujinami naudojant debesijos paslaugą.

TimberMatic žemėlapiai yra standartinė funkcija naujose John Deere miško mašinose ir gali būti naudojami senesniuose modeliuose su patobulinimo rinkiniu. Programai reikia 4G MTG ir HPC15 (XL4) kompiuterio.

Skaityti daugiau

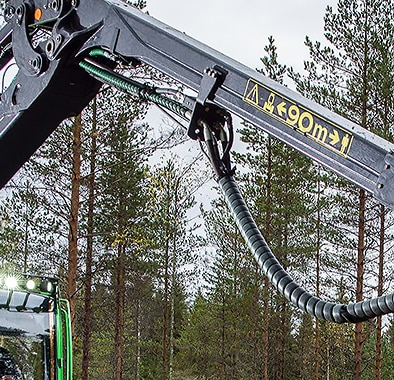

Išmanusis strėlės valdymas IBC

Mašinos IBC sistema tiksliai pritaikoma darbo ciklui; strėlės trajektorija ir veikimas kinta automatiškai, atsižvelgiant, pvz., į tai, ar mašinos pjaunamoji tuščia, ar laiko medį.

IBC pagerina darbo ergonomiką ir padeda operatoriui tinkamai naudoti strėlės pailginimą. Strėlės valdymas tampa švelnesnis ir sklandesnis, todėl sumažėja visos strėlės patiriamas krūvis.

Strėlės galas automatiškai seka norima trajektorija. Pasirinkus kalvos režimą trajektorija tampa tinkama dirbti ant nuolydžio.

Mašinos pjaunamoji pakeliama į optimalų pjovimo aukštį. Sistema išmaniai reguliuoja ištraukimo funkciją skirtingais darbo etapais ir sumažina strėlę veikiantį krūvį.

Dėl išmaniojo strėlės pasukimo valdymo pagerėjo judėjimo kontrolė – taip pat ir dirbant didesniu atstumu. Strėlę lengva naudoti ir ji tiksliai valdoma.

Skaityti daugiau

Pritaikomas transmisijos valdymas

Pritaikomas transmisijos valdymas yra programine įranga pagrįsta valdymo sistema, kuri pagerina John Deere G serijos miško mašinų pravažumą ir našumą. Sistema automatiškai pareguliuoja variklio sūkius/min. remdamasi variklio apkrova važiavimo sūkių/min. diapazone. Mažiausi ir didžiausi diapazonai nustatomi TimberMatic. Sistema suteikia didelius ir pastovius variklio sūkius/min. esant didelei variklio apkrovai, taip pagerėja variklio galios naudojimas važiuojant ir kartu naudojant strėlę. Dideli variklio sūkiai/min. naudojami tik prireikus – sumažėja triukšmo lygis ir degalų sąnaudos.

Variklio galios valdymas darbo siurbliui suteikia pirmumą pavaros siurblio atžvilgiu: variklio sūkiai/min. ir hidraulinė galia tiekiama į mašinos pjaunamąją bei palaikoma vienu metu apdorojant medžius ir važiuojant.

Apdorojant medį sistema pareguliuoja variklio sūkius/min. atsižvelgdama į apdorojimo galios valdymo parametrus. Pritaikomas transmisijos valdymas yra unikali standartinė tik John Deere suteikiama funkcija.

Sukiojama ir išlyginama arba stacionari kabina

Patogi kabina padidina našumą. John Deere miško mašinos kabina yra patogi ir ergonomiška darbo aplinka. Kabina gali būti stacionari arba sukiojama ir išlyginama.

Išlyginama ir sukiojama kabina padeda operatoriui išlaikyti tinkamą darbo pozą, kad neskaudėtų nugaros ir pečių. Operatorius gali sėdėti tiesiai netgi dirbdamas ant nelygaus paviršiaus, o kabina gali gali sukiotis bet kuria kryptimi, kad atsigręžtų į darbo vietą. Kabinos priekyje yra daugiau vietos kojoms, o sėdynė turi du skirtingus aukščio parametrus.

Patikrintas ir efektyvus vibracijos sugėrimas dar labiau pagerina darbo sąlygas.

Išlyginimo ir sukiojimo funkcijos yra papildoma mašinų parinktis. Jei tos parinktys nepasirenkamos, kabina bus stacionari. Kabinoje yra maža krosnelė ir šaldytuvas, kurie pravers per pertraukas. Kabinos vidaus medžiagos parinktos taip, kad būtų lengva valyti. Odinę vidaus statramsčių medžiagą lengva valyti. Iš neopreno pagamintos valytuvų šluotelės yra patvaresnės nei natūralios gumos šluotelės.

Ergonomiška sėdynė, oro kondicionavimas ir šildymas, skydeliai nuo saulės ir užuolaidėlės bei šoninių langų valytuvai padaro kabiną patogesnę. Dirbant tamsoje reikia daug šviesos, todėl nuolat tobulinamas žibintų išdėstymas, kad pagerėtų matomumas rudenį ir žiemą.

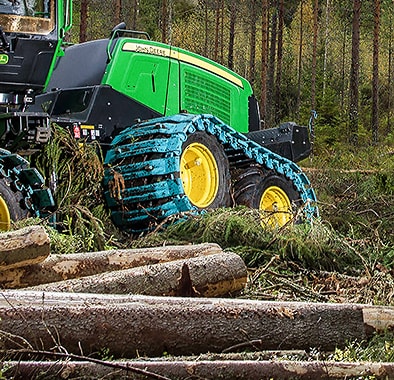

Nauja galinio rėmo konstrukcija

Variklis, hidraulinis siurblys, aušintuvas ir bako paketas yra galiniame rėme (atvirkštine tvarka) – tai sumažina galinio rėmo konstrukciją ir pagerina galinį matomumą.

Kabinos triukšmo lygis sumažintas mašinos rėmo gale įrengus aušintuvo ventiliatorių.

Naujoje konstrukcijoje lengva pasiekti komponentus, kuriems reikia techninės priežiūros.

Final Tier 4 variklis

John Deere Final Tier 4 varikliai atitinka būtinus išmetimo reikalavimus. Variklio galia padidėjo 7 %, o sukimo momentas – 4,6 % palyginti su IT4 varikliu. Net ir turėdamas daugiau galios John Deere FT4 variklis labai efektyviai naudoja degalus – bendros skysčių sąnaudos akivaizdžiai mažesnės palyginti su IT4 varikliu.

John Deere FT4 variklis turi didžiausią sukimo momentą savo klasėje ir didelį sūkių/min. diapazoną. Variklio sūkiai/min. išlieka stabilūs net stipriai ir greitai pakitus apkrovai. FT4 variklis ir visa degalų linija gali naudoti 20 % biodyzeliną.

Valdymo sistema ir automatizavimas

TimberMatic valdymo sistema, skirta John Deere G serijos mašinoms, turi viską, ko reikia pagrindinės mašinos valdymui ir stebėjimui, matavimui ir pjovimui vienoje konfigūruojamoje naudotojo sąsajoje. Naudodamas tik vieną sistemą operatorius dirba sparčiau ir lengviau. Į TimberMatic įtraukta keletas slėgio jutiklių, todėl daugelį parametrų galima reguliuoti iš kabinos – net nenaudojant įrankių.

Slėgio jutikliai palengvina mašinos reguliavimą ir sąlygų stebėjimą naudojant mašinos skydelio kompiuterį:

darbo ir transmisijos siurblio slėgis
genėjimo peiliai
tiekimo ratukų svirtys.

Be to, naujoje programinės įrangos versijoje nuotolinio ekrano prieiga (RDA) įjungiama internetu (MTG arba kitas modemas). RDA padeda techninę priežiūrą atliekantiems žmonėms sparčiau pašalinti gedimus ir pratęsia mašinos naudojimo laikotarpį. Dėl naujų valdymo modulių elektros sistema tapo paprastesnė ir pagerėjo apdorojimo galimybės.

Patobulinta TimberMatic gedimų šalinimo diagnostika. Nauja TimberMatic gedimų šalinimo diagnostika reikšmingai pagerina gedimų aptikimą. Esant naujiems MECA valdikliams, galima pamatyti tikslią gedimo vieną CAN magistralėje ir greitai bei lengvai pataisyti. TimberMatic ekrane pasirodo klaidos piktograma ir spustelėję piktogramą pamatysite gedimo vietą CAN magistralėje.

Be to, sistema išjungia jutiklį arba pavarą aptikusi perkrovą ar trumpąjį jungimą; tada mašina gali tęsti darbą. Tai reikšmingai pailgina naudojimo laikotarpį.

Rodyti daugiau Rodyti mažiau

1170GMedkirtė

John Deere kirtimo galvos

Išmanusis strėlės valdymas IBC

Techninės specifikacijos

Techninės specifikacijos 1170G

Dyzelinis variklis

Padangos

Strėlė

Matmenys

Traukos galia

Kabina ir kirtimo galvos

Funkcijos

TimberMatic žemėlapiai

Išmanusis strėlės valdymas IBC

Pritaikomas transmisijos valdymas

Sukiojama ir išlyginama arba stacionari kabina

Nauja galinio rėmo konstrukcija

Final Tier 4 variklis

Valdymo sistema ir automatizavimas

Patogi konstrukcija: 1170G 6W

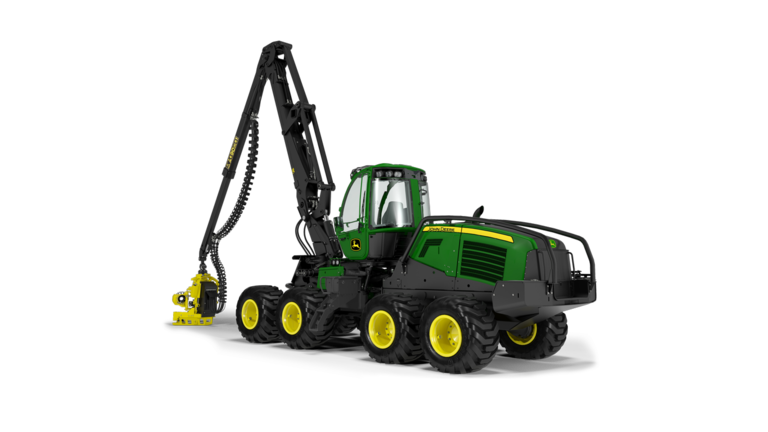

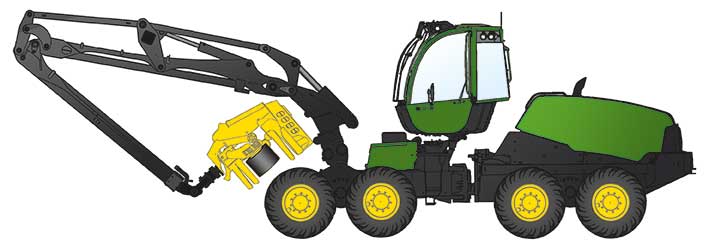

Minkštai dirvai: John Deere 1170G 8W
